首页 > 产品 > DMZ573X\H暗板刀闸阀厂家

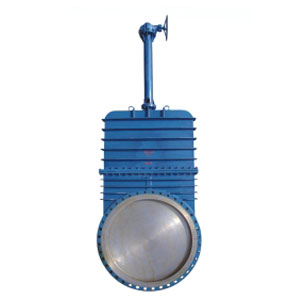

DMZ573X\H暗板刀闸阀厂家
单价 1888.00 / 台
销量 暂无
发货 浙江温州市付款后3天内
库存 100台起订1台
品牌 双金
公称通径 DN50-DN1200
适用介质 纸浆、污水、煤浆、灰、渣水混和物
驱动方式 手动，电动，气动，液动，伞齿轮，电液动
过期 长期有效
更新 2019-05-27 15:58

详细信息
暗板刀闸阀产品属性：
型号：DMZ573X/H
连接方式：法兰
主体材料：铸钢
公称通径：DN50-DN1200
适用介质： 纸浆、污水、煤浆、灰、渣水混和物
材质：铸钢
密封材料： 橡胶
标准：国标
外形：中型
流动方向：单向
驱动方式： 手动，电动，气动，液动，伞齿轮，电液动
用途：截止
压力环境：低压
工作温度：常温
类型（通道位置）：直通式
暗板刀闸阀产品详细说明：

一、伞齿轮暗杆刀型闸阀使用范围



公称压力（MPa） 壳体试验（MPa） 密封试验（MPa） 工作温度 适用介质
1.0
1.6 		1.5
2.4 		1.1
1.8 		≤100℃
  		纸浆、污水、煤浆、灰、渣水混和物

二、伞齿轮暗杆刀型闸阀主要零部件材质



体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金

三、伞齿轮暗杆式刀型闸阀，伞齿轮暗杆式浆液阀，伞齿轮暗杆式闸阀，伞齿轮暗杆式刀闸阀主要外形及连接尺寸（mm）



MPa DN L D D1 D2 H N-M D0 W（Kg）
1.0 50 43 160 125 100 285 4-M16 180 8
65 46 180 145 120 298 4-M16 180 10
80 46 195 160 135 315 4-M16 220 12
100 52 215 180 155 365 8-M16 220 14
125 56 245 210 185 400 8-M16 230 22
150 56 280 240 210 475 8-M20 280 29
200 60 335 295 265 540 8-M20 360 38
250 68 390 350 320 630 12-M20 360 66
300 78 440 400 368 780 12-M20 400 100
350 78 500 460 428 885 16-M20 400 119
400 102 565 515 482 990 16-M22 400 195
450 114 615 565 532 1100 20-M22 530 285
500 127 670 620 585 1200 20-M22 530 389
600 154 780 725 685 1450 20-M27 600 529
700 165 895 840 800 1700 24-M27 600 790
800 190 1010 950 898 2000 24-M30 680 850
900 203 1110 1050 1005 2300 28-M30 680 900
1000 216 1220 1160 1115 2500 28-M30 700 1050
1200 254 1450 1380 1325 2800 32-M36 800 1300
1.6 50 43 160 125 99 285 4-M16 180 8.5
65 46 185 145 120 295 4-M16 180 10.7
80 46 200 160 135 315 8-M16 220 13
100 52 220 180 155 365 8-M16 220 15
125 56 250 210 185 400 8-M16 230 23.5
150 56 285 240 210 475 8-M20 280 31
200 60 340 295 265 540 12-M20 360 40.7
250 68 405 355 310 630 12-M22 360 70
300 78 460 410 375 780 12-M22 400 107
350 78 520 470 435 885 16-M22 400 129
400 102 580 525 485 990 16-M27 400 215
450 114 640 585 545 1100 20-M27 530 305
500 127 715 650 609 1200 20-M30 530 410
600 154 840 770 720 1450 20-M36 600 550
700 165 910 840 788 1700 24-M36 600 820
800 190 1025 950 898 2000 24-M36 680 950
900 203 1125 1050 998 2300 28-M36 680 1020
1000 216 1255 1170 1110 2500 28-M42 700 1120
1200 254 1485 1390 1325 2800 32-M48 800 1480

刀型闸阀驱动方式：手动，电动，气动，液动，伞齿轮，电液动等驱动方式。
刀型闸阀外形：明杆，暗杆两种
刀型闸阀材质：铸铁、铸钢、碳钢、不锈钢、衬氟等
刀型闸阀密封：硬密封，软密封，单面密封，双面密封等多种材质密封。
